Hammer Crusher Design Principles

Hammer crusher is suitable for crushing medium-hard materials such as limestone, slag, coke, coal and other materials in the cement, chemical, electric power, metallurgical and other industrial sectors. The hammer crusher rotor consists of a hammer head, a main shaft and a bearing, a pin shaft, a hammer frame and a turntable.

Hammer crusher is a common crushing equipment, many professionals asked about the design of the hammer broken rotor. Today, the ZK CORP took this opportunity to introduce how the lower hammer was designed to break the rotor and let everyone know how the rotor design was reasonable.

Hammer crusher is suitable for crushing medium-hard materials such as limestone, slag, coke, coal and other materials in the cement, chemical, electric power, metallurgical and other industrial sectors. The hammer crusher rotor consists of a hammer head, a main shaft and a bearing, a pin shaft, a hammer frame and a turntable.

Here are some specific issues that will be faced in the design of crushers.

First, the shape of the hammer, the quality and the relationship between the materials to be crushed

Hammer crusher hammer head shape and the nature of the broken material and particle size, that is to be broken material hardness, brittleness, particle size and other factors. The relationship between the shape of the hammer and the quality, one is to influence the impact strength, and the other is to affect the service life of the hammer.

Second, hammer pin hole position determination

Although the hammer crusher rotor meets the rotor balance requirements, if the hammer head is not properly hung, that is, the pin hole position is incorrect, it will cause impact on the material with the hammer, and produce impact reaction force on the pin shaft, spindle and bearing. . Therefore, in order to make the crusher work, no reaction force is generated on the hammer pin, and the hammer must be in an impact-balanced state. The so-called equilibrium state is that after the hammer strikes the material, no impact reaction force is generated on the suspension pin shaft. Essentially it is the correct choice of pin hole location.

Third, the determination of the quality of the hammer

The hammerhead is the most critical part of the hammer crusher, and the mass of the hammerhead will directly affect the crushing effect. If the mass of the hammerhead is too small, the requirement of breaking the material once can not be met, if the mass of the hammerhead is too large, then no useful work consumes much and is not economical. The entire rotor part is supported by the main shaft, which in turn is mounted in the frame side wall flow bearing. The impact force generated when the crushing plate works is also borne by the main shaft. Therefore, the material of the main shaft is required to have high strength and toughness. The main shaft has a circular cross section and a square cross section, and the latter is a hammer hanger loop on the main shaft without a flat key connection.

Fourth, hammer frame and turntable

The role of the hammer frame is mainly to connect the main shaft and the hammer head through the turntable and the pin shaft. The hammer frame is composed of a plurality of turntables, a pressing turntable, a pin shaft and the like. Hammer frame is fixed together by the two ends of the pressure dial and the lock nut, the hammer head is mounted on the pin. The turntable has several types of triangles, circles and crosses. In either form, the quality is minimized under the conditions of strength and rigidity, because the hammer crusher is different from the impact crusher. It relies on the kinetic energy of the hammer to complete the material crushing.

Five, sifting sieve

A sifting screen is a sieve made of stringers. The arrangement of the purlins is an arc shape perpendicular to the direction of movement of the hammer and a certain gap with the radius of gyration of the rotor. The qualified product has three types of cross-section shapes: Triangular, rectangular and trapezoidal, and is usually cast from manganese steel.

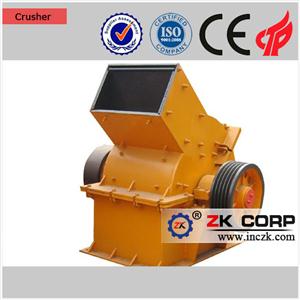

The Hammer Crusher working hammer produced by the Henan Zhengzhou Mining Machinery Co., Ltd. is cast using a new process and is wear-resistant and impact-resistant. According to customer requirements, adjust the required particle size. Hammer broken body structure sealed, to solve the crushing plant dust pollution and body ash leakage problems. Overall design attractive shape, compact structure, fewer wearing parts, easy maintenance, etc., is the upgrading product.
