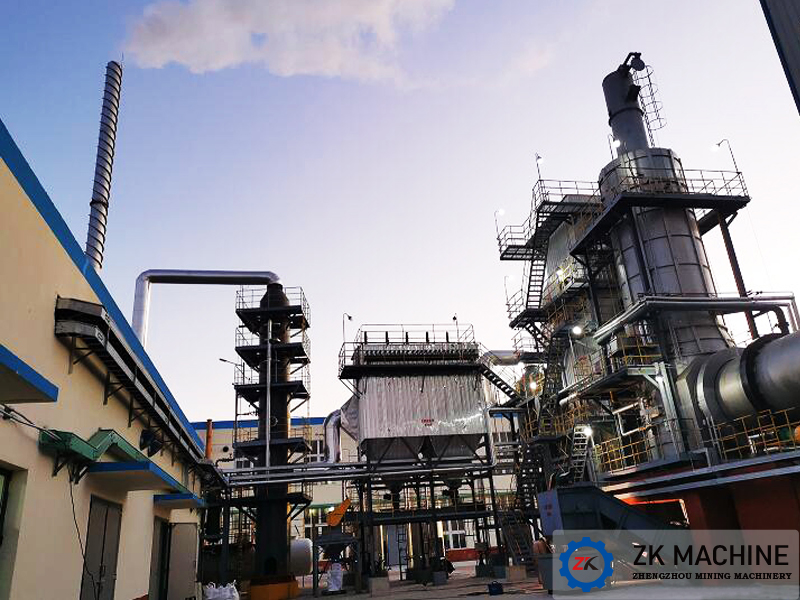

Vertical Cooler for Quicklime Production Plant

Verticalcooler is the main equipment of rotary kiln system composed of cooler cylinder,air cap, lantern gear, secondary fan, discharge valve and other devices. Themain purpose of using the vertical cooler to cool the lime clinker is toprevent the lime clinker from continuing to react under the high temperatureafter leaving the kiln according to the characteristics of quicklime rapidburning and rapid cooling, resulting in crystal growth and changing the activeperformance. Conducive to high-yield, quick-release, transportation andstorage. Through the efficient conversion of material waste heat, high-heatcombustion air is obtained.

Thebasic working principle of the vertical cooler: the lime clinker after leavingthe kiln enters the cooler, it is scattered and accumulated around the air cap.The lime clinker is gathered on the disc by the metal inverted cone set at thebottom of the cooler, and piled up into a pile with a cylinder in the lowerpart and a cone in the upper part, which has a certain stacking height and cancover the air cap. The high-heat lime clinker stagnant in the cooler passesthrough two scrapers fixed in the corresponding angle plane of the disc, and isdriven by the lantern gear to rotate, and the material is heated from thebottom to the top with the countercurrent cooling air. After heat exchange, itis scraped into the chute under the disc and discharged by a rotary discharger.

Theadvantages of vertical coolers are also:

1.The secondary wear of the lime clinker during the cooling process is reduced,and the lime clinker moves as a whole to complete the cooling and discharge.

2.The cooling time is shortened, the cooling process of lime clinker is about 40minutes, and the discharge temperature is less than 100℃.

3.The temperature of the secondary air is increased, and the air temperature is> 600 ℃.

4.The most important thing is that it effectively guarantees the performance andphysical and chemical indicators of lime. At the same time, it also has thecharacteristics of small footprint and easy maintenance.
