Construction and Classification of Spiral Classifier

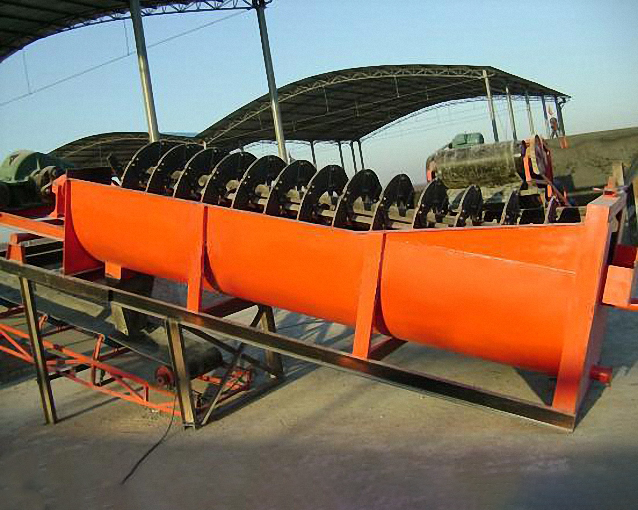

The spiral classifier consists of the bottom of the semi-circular sink, spiral blade, support the upper and lower ends of the screw shaft bearings, screw shaft drive and lifting mechanism.

The spiral classifier consists of the bottom of the semi-circular sink, spiral blade, support the upper and lower ends of the screw shaft bearings, screw shaft drive and lifting mechanism.

In the process of flowing the weir to thebottom of the tank, the ore particles begin to settle and decompose. The fineparticles are small in sedimentation rate, and the suspended state isdischarged by the overflow weir by the overflow, into the overflow; and coarseparticles settling speed, sink to the bottom of the tank after the rotation ofthe leaves transported to the top of the tank, a return to the sand, back tothe mill and then grinding.

The spiral blade of the spiral classifieris connected with the hollow shaft by a radial spoke, and both ends of theshaft are mounted in the upper and lower supports, and the low speed rotationis driven by the transmission device at the upper end of the slot. The lowerbearing is mounted on the bottom of the lifting mechanism and the upper andlower positions can be adjusted by the lifting mechanism so that the screw islifted when stopped. To avoid being forced to sink, re-boot caused by overload.At the same time to enhance the body can also adjust the blade and the bottomof the gap to adjust the amount of return.

According to the position of the spiral inthe tank and the level of the pulp surface is different, the spiral classifiercan be divided into sunken, high Yan and low weir.

The spiral blades of the sinking spiralclassifier are immersed in the slurry in 4-5 laps. The area of the subsidencearea is large and the depth of the classification tank is deep. The spiralrotation has little effect on the pulp surface. So the grading surface issmooth, overflow production is high, fine particle size, suitable forclassification of 0.15mm size of the overflow products. Often in the secondpart of the concentrator grinding mill and the composition of the ball millunit.

The overflow weir of the high-Yan typespiral classifier is higher than the lower end bearing of the helical hollowshaft, but lower than the upper edge of the blade, the area of the subsidencearea is larger than that of the low weir type and can adjust the overflow weirin a certain range of the height to change the area of the subsidence area,which can adjust the grading of the granularity of the grinding cycle iscommonly used in a classification equipment, it is suitable for separation ofmore than 0.15mm of overflow products, usually in the first paragraph ofgrinding ore.
