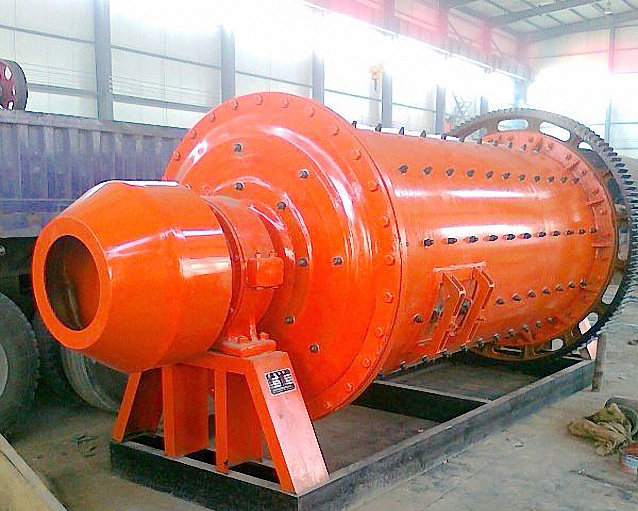

Wet energy saving overflow ball mill mqyg2145

Overflow ball mill is supported by the end cap is supported on the main bearing, the cylinder and the end cap lined with high manganese liner, the cylinder according to the ratio of different sizes loaded ball or cast iron ball, the motor through the drive shaft pinion, drive the gear on the cylinder, so thatthe mill rotation.

 Overflow ball mill is supported by the end cap is supported on the main bearing, the cylinder and the end cap lined with high manganese liner, the cylinder according to the ratio of different sizes loaded ball or cast iron ball, themotor through the drive shaft pinion, drive the gear on the cylinder, so that the mill rotation.

Material from the feeder, through the feedtube into the mill. When the barrel of the slurry surface, higher than theminimum bus bar inner diameter, the mill material from the discharge tube withthe water outside the machine. The main parts components are summarized below.

(1) Mill cylinder

Mill cylinder is welded steel plate, bothends of the cylinder, but also welded with a fixed end flange plate. 1-2 holesin the cylinder body to facilitate the installation of cylinder liner andmaintenance, inverted ball.

(2) Mill cover

Both ends of the mill with hollow journals,large mill cover is made of steel, small mill cover can be cast iron. End capand cylinder assembly, the only co-coated with lead oil, not allowed to add anypad, evenly tightened around the bolt. In this way, both to ensure tightconnection, but also easy to disassemble.

In order to prevent the end cap is worn, inaddition to the inner surface is equipped with a high manganese steel cast endcap liner, the hollow shaft equipped with cast iron into and out of the tube.Hollow shaft and into the discharge tube with the Department to ensure strict,and to be the necessary seal. The discharge end of the hollow shaft end of thehollow tube made of trumpet-shaped, usually at the root of the hollow shaftfitted with a ring gear to prevent leakage from the end cap bolt hole flow intothe bearing. In the discharge tube cast spiral, the direction of the spiralmill and the opposite direction, so as to prevent the ball and the materialwith the slurry discharged outside the role of the machine.

(3) The main bearing

The main bearing of the mill is basicallycomposed of the bearing chassis in the lower bearing, the spherical bearing,the spherical bearing with the automatic adjustment and the bearing cover.

(4) Mill gear

It consists of a large gear ring, pinion,drive shaft and flexible coupling and other components. Mill cylinder throughthe gear transmission by the motor driven by the joint rotation

(5) Mill liner

Mill liner to protect the mill main partsare not worn role. The lining of the cylinder there is a lifting medium (ball,stick) role. In order to improve the operation rate and productivity of themill, it is necessary to continuously improve the material, fixing method,structure and size of the lining to avoid failure of the ball mill lining.
